1. Tizimga umumiy nuqtai

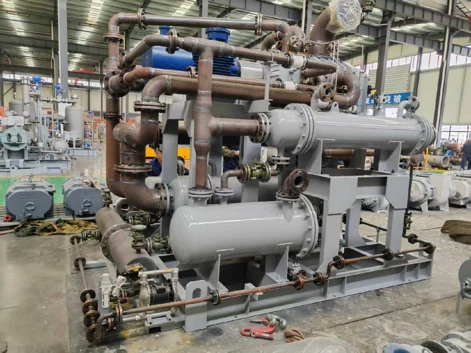

Tizim konfiguratsiyasi:oldingi-nasos kondensatori,-nasosdan oldingi bufer idishi, portlashga qarshi-oʻzgaruvchan{3}}chastota (VFD) dvigateli, koʻp bosqichli havo-sovutilgan Roots vakuum pompasi, qaytib sovutgich, suyuqlik saqlash tanki, bosim oʻtkazgichi, sovutish liniyasi, tushirishdan keyingi sovutish tizimi{6} chiqindi-suyuqlik idishi, daraja uzatgich, diafragma nasosi, VFD shkafi va boshqalar.
Korroziyadan himoya:Ushbu tizim konsentrlangan xlorid kislotasi, HCl va suv bugʻlari ishtirokidagi oʻta korroziy sharoitlarda ishlaganligi sababli, kondensatorlar va bufer idishidan tortib, koʻp bosqichli Roots nasos boshlari va suyuqlik saqlash idishigacha boʻlgan har bir asosiy komponent korroziyaga chidamlilik uchun ishlov beriladi. Nasos Hastelloy bilan qoplangan, bufer tanki, saqlash tanki va boshqa idishlar PTFE bilan qoplangan.
2. Nima uchun a.ni tanlang Gaz aylanishiSovutilganRoots vakuum nasos tizimi?
Ushbu tizim konsentrlangan xlorid kislotasi, HCl va suv bug'ining texnologik oqimini boshqaradi. Jarayon butun tizimning ish harorati 60 darajadan past bo'lishini talab qiladi, chunki xlorid ionlari 60 darajada ayniqsa faoldir. Vintli vakuum pompasi nisbatan yuqori haroratda ishlaydi, 60 darajadan yuqori, shuning uchun u bu vazifaga mos kelmaydi. Bundan tashqari, HCl suvda eriydi va korroziyani kuchaytiradigan xlorid kislota hosil qiladi va jarayonning yakuniy bosimi 3300 Pa dan past bo'ladi, shuning uchun suv halqali vakuum pompasi ham mos kelmaydi.
3. Texnologik gaz oqimi
Muhit avval{0}}nasosi oldingi kondensatoridan o'tadi, u erda sovutiladi va bug'ning bir qismi kondensatsiyalanadi. Keyin u nasosdan oldingi bufer idishiga quyiladi, u erda suyuqlik tomchilari joylashadi, suyuqlik vakuum pompasiga kirishidan saqlaydi va ko'p bosqichli Roots nasosiga faqat toza gaz yetib borishini ta'minlaydi. Keyin gaz uch bosqichli gaz sirkulyasiyasi sovutilgan Roots nasosining birinchi bosqichiga kiradi. Siqishdan so'ng u sovutish uchun kondensatorga kiradi. Kondensatorga kiradigan gaz uch qismga bo'linadi: bir qismi suyuqlikka kondensatsiyalanadi va-bosqichlararo suyuqlik saqlash tankiga oqib tushadi; boshqa qismi sovutilgandan so'ng rotorlarni sovutish uchun birinchi-nasos korpusiga qaytariladi; oxirgi qism esa sovigandan so'ng ikkinchi-nasos korpusiga kiradi. Gaz oqimi printsipi har bir bosqich uchun bir xil. Tizim shuningdek,-nasosdan keyingi chiqindi-suyuqlik idishi bilan jihozlangan bo‘lib, uning maqsadi suyuqlikni kondensatorlardan yig‘ishdir va bu suyuqlik diafragma nasosi orqali chiqariladi. Nasosdan keyingi-chiqindi{17}}suyuqlik idishi ham uchinchi-nasos korpusiga ulangan: uchinchi bosqichdan chiqadigan gaz bakga kiradi va rezervuar texnologik gazni chiqaradi.
4. Solventli yuvish tizimi
Tizim shuningdek, erituvchi bilan yuvish tizimi bilan jihozlangan. Agar nasos korpuslarida iflosliklar yoki mayda zarralar to'planib qolsa, shunchaki yuvish tizimini yoqing va rotorlarni sekinlashtirish uchun VFD dvigatelidan foydalaning, shunda nasos korpusining har bir bosqichi tozalanadi va keyingi ishga tayyor bo'ladi.
TSS
Savol: Ko‘p bosqichli Roots vakuum tizimining haroratiga qanday omillar- ta'sir qiladi?
Javob: Havo sovutilgan -Roots vakuum nasosining siqish nisbati, pompalanayotgan vakuum darajasi va ishlov berilayotgan muhit hammasi tizim haroratiga ta'sir qiladi.
Savol: Bu tizim moslashtirilgan{0}}birlikmi?
Javob: Bu tizim mijozning jarayon shartlariga-moslashtirilgan. Ko'p bosqichli Roots vakuum tizimlari har doim muayyan vazifaga moslashtirilgan, chunki turli jarayonlar turli xil konfiguratsiyalarni talab qiladi.
Biz bilan bog'lanish
Agar sizda shunga o'xshash jarayon bo'lsa, biz bilan bog'laning. Biz siz uchun koʻp bosqichli havo-sovutuvchi Roots vakuum tizimini moslashtiramiz va quruq vakuum bilan bogʻliq muammolarni hal qilamiz.
